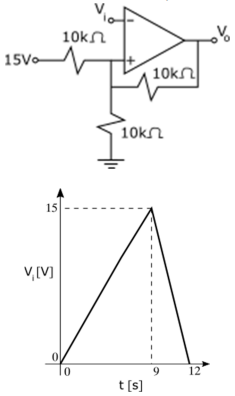

O circuito da figura é um Schmitt Trigger em que o amplificador operacional é ideal, com tensões de saturação 0 e 15 Volts.
Considerando-se que de 0 a 12 segundos o sinal Viapresenta a variação indicada na figura e que Vo = 15V em t = 0s, o tempo total, em segundos em que Vopermanece em 0V no intervalo de 0 a 12 segundos é
Considerando-se que de 0 a 12 segundos o sinal Viapresenta a variação indicada na figura e que Vo = 15V em t = 0s, o tempo total, em segundos em que Vopermanece em 0V no intervalo de 0 a 12 segundos é- A4.
- B5.
- C7.
- D8.
- E9.
