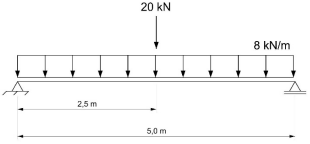

A figura a seguir apresenta uma viga biapoiada com apoios do segundo e primeiro gêneros. Sobre essa viga, atuam uma carga uniformemente distribuída e outra carga concentrada.
Desse modo, o máximo momento fletor e a máxima força cortante atuantes nessa viga valem, respectivamente,
Desse modo, o máximo momento fletor e a máxima força cortante atuantes nessa viga valem, respectivamente,- A50 kNm e 30 kN
- B50 kNm e 60 kN
- C100 kNm e 15 kN
- D100 kNm e 30 kN
- E150 kNm e 60 kN
