Questão de Engenharia Mecânica — Mecânica dos Sólidos — FGV 2021
Engenharia MecânicaMecânica dos Sólidos
- Código
- fg043491
- Banca
- FGV
- Órgão
- IMBEL
- Ano
- 2021
- Nível
- Superior
- Cargo
- Engenheiro de Materiais - Reaplicação

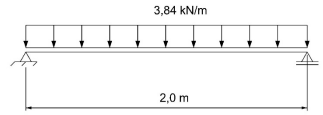

A figura a seguir apresenta uma viga metálica biapoiada, submetida a uma carga uniformemente distribuída.
Sabendo que o módulo de elasticidade longitudinal do aço vale 200 GPa e a seção transversal da viga é quadrada de lado igual a 100 mm, o deslocamento transversal no meio do vão dessa viga vale
Sabendo que o módulo de elasticidade longitudinal do aço vale 200 GPa e a seção transversal da viga é quadrada de lado igual a 100 mm, o deslocamento transversal no meio do vão dessa viga vale- A0,06 mm.
- B0,12 mm.
- C0,24 mm.
- D0,36 mm.
- E0,48 mm.
