Questão de Engenharia Eletrônica — Filtros — FGV 2021

Engenharia EletrônicaFiltros
Código
fg043587
Banca
FGV
Órgão
IMBEL
Ano
2021
Nível
Superior
Cargo
Engenheiro de Telecomunicações

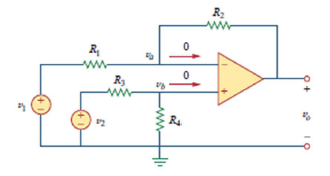

A figura a seguir apresenta o circuito de um amplificador diferencial. É um dispositivo que amplifica a diferença entre dois sinais de entrada, e rejeita sinais comuns às duas entradas.Imagem associada para resolução da questãoAssinale a opção que apresenta as condições nas quais o circuito acima pode ser considerado um subtrator: v₀= v₂ - v₁.
  1. AR2 = 2R1 e R3 = 2R4
  2. BR2 = 2R3 e R1 = 2R4
  3. CR2 = R3 e R1 = 2R4
  4. DR2 = 2R1 e R3 = R4
  5. ER2 = R1 e R3 = R4
Revelar gabarito e comentário

GabaritoE — R₂= R₁ e R₃= R₄
