Questão de Engenharia Civil — Estruturas — FGV 2021

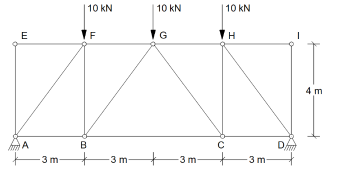

As reações de apoio horizontal e vertical no ponto D da estrutura representada pela figura acima com o carregamento indicado, cujas barras possuem o mesmo módulo de elasticidade e a mesma área, são de aproximadamente:

1. A0 kN e 15 kN (↑);
2. B13,13 kN (→) e 15,00 kN (↑);
3. C13,13 kN (←) e 15,00 kN (↑);
4. D15,00 kN (→) e 15,00 kN (↑);
5. E15,00 kN (←) e 15,00 kN (↑).
