Questão de Engenharia Civil — Estruturas — FGV 2021

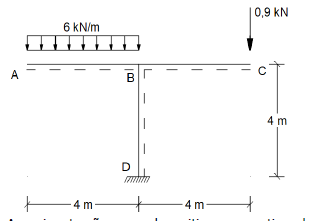

A maior tensão normal positiva e negativa da estrutura representada pela figura acima com o carregamento indicado, cujas barras possuem o mesmo material e têm seção transversal retangular constante de 0,3 m x 1,0 m, é de:

1. A888 kPa e -971 kPa;
2. B960 kPa e -960 kPa;
3. C960 kPa e -971 kPa;
4. D971 kPa e -960 kPa;
5. E971 kPa e -971 kPa.
