Questão de Engenharia Civil — Estruturas — FGV 2021

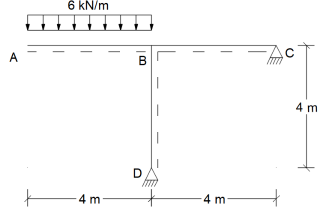

As reações de apoio horizontal e vertical no ponto D da estrutura representada pela figura acima com o carregamento indicado, cujas barras possuem o mesmo módulo de elasticidade e o mesmo momento de inércia, são de:

1. A0 kN e 36 kN (↑);
2. B6 kN (→) e 24 kN (↑);
3. C6 kN (←) e 24 kN (↑);
4. D6 kN (→) e 30 kN (↑);
5. E6 kN (←) e 30 kN (↑).
