Questão de Engenharia Civil — Resistencia dos Materiais — FGV 2021

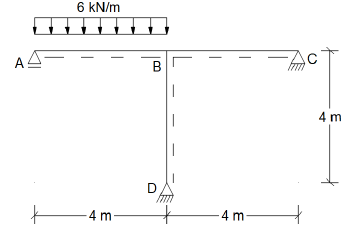

O maior momento fletor positivo e negativo da estrutura representada pela figura acima com o carregamento indicado, cujas barras possuem o mesmo módulo de elasticidade e o mesmo momento de inércia, é de aproximadamente:

1. A4,0 kN.m e -4,0 kN.m;
2. B4,0 kN.m e -8,0 kN.m;
3. C6,0 kN.m e -12,0 kN.m;
4. D8,0 kN.m e -12,0 kN.m;
5. E8,3 kN.m e -8,0 kN.m.
