Questão de Engenharia Mecânica — Eletrotécnica — FGV 2021

Engenharia MecânicaEletrotécnica
Código
fg043934
Banca
FGV
Órgão
PC-RJ
Ano
2021
Nível
Superior
Cargo
Perito Criminal - Engenharia Mecânica

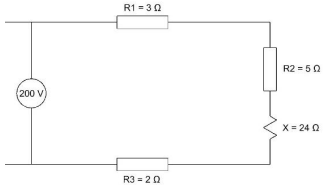

A idealização do circuito de um motor elétrico é apresentada na figura a seguir. Nela, há três resistências (R1, R2 e R3) e representa-se, também, a indutância X.Imagem associada para resolução da questãoA corrente nesse circuito vale, aproximadamente:
  1. A5,9 A;
  2. B7,7 A;
  3. C8,3 A;
  4. D11,7 A;
  5. E20,0 A.
Revelar gabarito e comentário

GabaritoB — 7,7 A;

Link permanente: /questoes/fg043934
