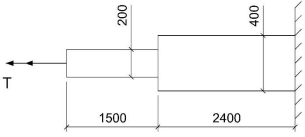

Um eixo é formado por dois cilindros com diâmetros de 200 mm e 400 mm como indicado na figura a seguir. Dimensões em mm.
Os cilindros são formados por material com módulo de elasticidade longitudinal igual a 132 GPa e coeficiente de Poisson de 0,30.Admitindo π = 3,0 e sabendo que o torque T imposto é de 3,0 MNmm, a rotação na extremidade de aplicação da carga é de:
Os cilindros são formados por material com módulo de elasticidade longitudinal igual a 132 GPa e coeficiente de Poisson de 0,30.Admitindo π = 3,0 e sabendo que o torque T imposto é de 3,0 MNmm, a rotação na extremidade de aplicação da carga é de:- A6,50 x 10-⁴ rad.
- B1,30 x 10-³ rad.
- C2,60 x 10-³ rad.
- D3,90 x 10-³ rad.
- E5,20 x 10-³ rad.
