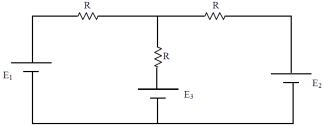

A figura abaixo apresenta um circuito composto por três resistores iguais a 10 Ω e três fontes contínuas E₁, E₂, e E₃.
Sabendo-se que E₁ = 120 V e E₂ = 90 V, para que a corrente elétrica no ramo central do circuito seja igual a zero, a tensão da fonte E₃ deve ser, em volts, igual a
Sabendo-se que E₁ = 120 V e E₂ = 90 V, para que a corrente elétrica no ramo central do circuito seja igual a zero, a tensão da fonte E₃ deve ser, em volts, igual a- A120 V.
- B105 V.
- C90 V.
- D85 V.
- E70 V.
