Questão de Engenharia Mecânica — Materiais de Construção Mecânica — FGV 2021

Engenharia MecânicaMateriais de Construção Mecânica
Código
fg044698
Banca
FGV
Órgão
Prefeitura de Paulínia - SP
Ano
2021
Nível
Superior
Cargo
Engenheiro Mecânico

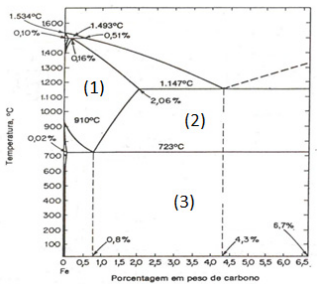

A figura a seguir apresenta o diagrama de equilíbrio da liga ferrocarbono.Imagem associada para resolução da questãoNesse diagrama, as fases indicadas pelos números (1), (2) e (3) indicam respectivamente fases com os componentes:
  1. Aaustenita; austenita + cementita; ferrita + cementita.
  2. Baustenita; austenita + ferrita; ferrita + cementita.
  3. Caustenita + ferrita; austenita; ferrita + cementita.
  4. Daustenita + ferrita; ferrita + cementita; austenita.
  5. Eaustenita + cementita; austenita; ferrita + cementita.
Revelar gabarito e comentário

GabaritoA — austenita; austenita + cementita; ferrita + cementita.

Link permanente: /questoes/fg044698
