Questão de Arquitetura — Dimensionamentos Mínimos — FGV 2022
ArquiteturaDimensionamentos Mínimos
- Código
- fg048343
- Banca
- FGV
- Órgão
- MPE-GO
- Ano
- 2022
- Nível
- Superior
- Cargo
- Analista em Arquitetura Edificações e Urbanismo

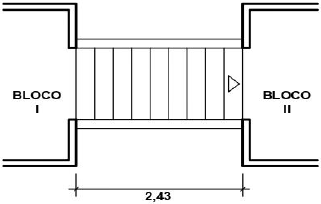

Considerando-se o conceito de Escola Inclusiva e a Norma ABNT NBR 9050:2020, que estabelece critérios para a acessibilidade a edificações, o arquiteto teve que modificar o projeto elaborado para uma escola disposta em 2 blocos desnivelados entre si, porque a ligação entre eles havia sido prevista por escada, quando deveria ser feita por rampa.Observe o desenho da planta baixa da escada anteriormente projetada a seguir:
Para projetar a escada, o arquiteto aplicou a fórmula de Blondel: 2e + p = 0,63 m, na qual e=espelho e p = piso. Para projetar a nova rampa, o arquiteto deverá empregar: inclinação 6%; comprimento de patamar(es) intermediário(s): 1,20 m e desníveis máximos de cada segmento de rampa: 1,00 m.O comprimento total da rampa a ser projetada, em metros, para vencer o desnível entre os dois blocos é igual a
Para projetar a escada, o arquiteto aplicou a fórmula de Blondel: 2e + p = 0,63 m, na qual e=espelho e p = piso. Para projetar a nova rampa, o arquiteto deverá empregar: inclinação 6%; comprimento de patamar(es) intermediário(s): 1,20 m e desníveis máximos de cada segmento de rampa: 1,00 m.O comprimento total da rampa a ser projetada, em metros, para vencer o desnível entre os dois blocos é igual a- A27,00.
- B28,20.
- C29,40.
- D30,00.
- E31,20.
