Questão de Engenharia Civil — Instalações em Engenharia Civil — FGV 2022
Engenharia CivilInstalações em Engenharia Civil
- Código
- fg049300
- Banca
- FGV
- Órgão
- PC-AM
- Ano
- 2022
- Nível
- Superior
- Cargo
- Perito Criminal - 4ª Classe - Engenharia Civil
A figura a seguir apresenta a vista em elevação de uma tubulação que liga dois reservatórios A e B. Sabe-se que a tubulação possui 40 mm de diâmetro e que a vazão na tubulação é de 6 L/s.

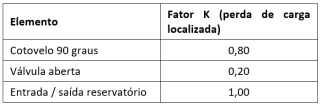

Obs.: unidades em metros.Nessa tubulação, há 5 cotovelos de 90 graus, 2 válvulas abertas, além da saída e entrada nos reservatórios A e B. Os valores para o fator para perda de carga localizada são apresentados na tabela a seguir.
Admitindo π = 3 e assumindo a aceleração da gravidade igual a 10 m/s² e perda de carga ao longo da tubulação de 0,01 m/m, a perda de carga total ao longo da tubulação é de
Obs.: unidades em metros.Nessa tubulação, há 5 cotovelos de 90 graus, 2 válvulas abertas, além da saída e entrada nos reservatórios A e B. Os valores para o fator para perda de carga localizada são apresentados na tabela a seguir.Admitindo π = 3 e assumindo a aceleração da gravidade igual a 10 m/s² e perda de carga ao longo da tubulação de 0,01 m/m, a perda de carga total ao longo da tubulação é de- A0,058 m.
- B0,068 m.
- C0,078 m.
- D0,088 m.
- E0,098 m.
