Questão de Engenharia Civil — Resistencia dos Materiais — FGV 2022

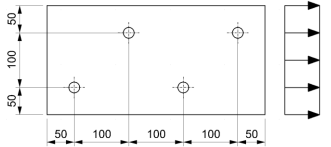

Na figura a seguir, apresenta-se um trecho de uma chapa de aço carbono com tensão de escoamento igual a 250 MPa e tensão última à tração de 400 kN.Obs.: Unidades em mmA chapa possui espessura de 5 mm e 4 furos, cada um com 20 mm de diâmetro. Sabendo ainda que a chapa está uniformemente tracionada, a máxima tração que pode ser imposta a essa estrutura é de

1. A192 kN.
2. B225 kN.
3. C238 kN.
4. D250 kN.
5. E280 kN.
