Questão de Engenharia Mecânica — Sistemas Termomecânicos — FGV 2022
Engenharia MecânicaSistemas Termomecânicos
- Código
- fg049317
- Banca
- FGV
- Órgão
- PC-AM
- Ano
- 2022
- Nível
- Superior
- Cargo
- Perito Criminal - 4ª Classe - Engenharia Mecânica

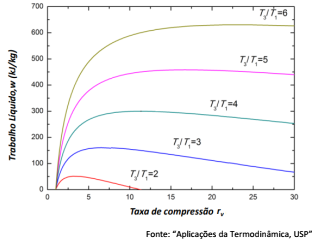

O gráfico a seguir mostra como varia o trabalho líquido referente ao ciclo termodinâmico de um sistema turbina-compressor, em função da taxa de compressão rv:, onde T₃e T₁ correspondem à máxima e mínima temperatura do ciclo, respectivamente.
Considerando a situação em que T₃= 240ºC e T₁= 80ºC, o máximo valor de trabalho líquido ocorrerá para uma taxa de compressão em torno de
Considerando a situação em que T₃= 240ºC e T₁= 80ºC, o máximo valor de trabalho líquido ocorrerá para uma taxa de compressão em torno de- A4.
- B7.
- C9.
- D14.
- E18.
