Questão de Física — Circuitos Elétricos e Leis de Kirchhoff — FGV 2022
FísicaCircuitos Elétricos e Leis de Kirchhoff
- Código
- fg051372
- Banca
- FGV
- Órgão
- SEAD-AP
- Ano
- 2022
- Nível
- Superior
- Cargo
- Papiloscopista - Edital nº 1

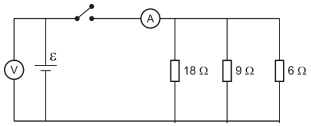

Um gerador de força eletromotriz ɛ e resistência interna r é usado para alimentar três resistores ligados como mostra o esquema abaixo:
Com a chave C aberta, o voltímetro (ideal) indica 36 V. Com a chave fechada, o amperímetro (ideal) indica 10 A.Sendo assim, a resistência interna r do gerador é de
Com a chave C aberta, o voltímetro (ideal) indica 36 V. Com a chave fechada, o amperímetro (ideal) indica 10 A.Sendo assim, a resistência interna r do gerador é de- A0,60Ω.
- B0,36Ω.
- C0,40Ω.
- D0,80Ω.
- E0,20Ω.
