Questão de Engenharia Eletrônica — Flip-flops — FGV 2022
Engenharia EletrônicaFlip-flops
- Código
- fg051575
- Banca
- FGV
- Órgão
- SEAD-AP
- Ano
- 2022
- Nível
- Superior
- Cargo
- Perito Criminal - Engenheiro Eletrônico

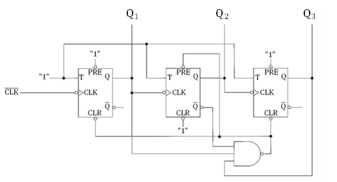

O circuito abaixo é um contador crescente assíncrono, composto por flips-flops T, com clear e preset assíncronos. A indicação “1”, na figura, indica o nível de tensão especificado para o nível lógico “1” (verdade).
Esse contador possui a seguinte quantidade de estados estáveis:
Esse contador possui a seguinte quantidade de estados estáveis:- A3.
- B4.
- C5.
- D6.
- E7.
