Questão de Engenharia Eletrônica — Eletrônica Digital na Engenharia Eletrônica — FGV 2022

Engenharia EletrônicaEletrônica Digital na Engenharia Eletrônica
Código
fg051578
Banca
FGV
Órgão
SEAD-AP
Ano
2022
Nível
Superior
Cargo
Perito Criminal - Engenheiro Eletrônico

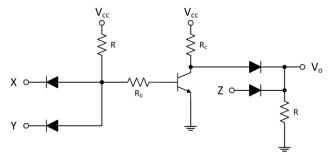

Considerando a implementação de circuitos lógicos com resistores, diodos e transistores, a equação a booleana implementada pelo circuito acima éImagem associada para resolução da questão
  1. AVo = (X + Y) . Z̅
  2. BVo = (X̅ + Y̅) . Z̅
  3. CVo = (X . Y) + Z
  4. DImagem associada para resolução da questão
  5. EImagem associada para resolução da questão
Revelar gabarito e comentário

GabaritoE — [imagem]

Link permanente: /questoes/fg051578
