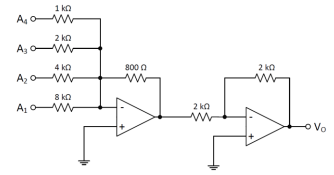

O circuito a seguir é um conversor digital-analógico de 4 bits, com a entrada sendo a palavra digital A₄A₃A₂A₁ e a saída o sinal Vo .
Os bits 1 da palavra digital são traduzidos com o nível de tensão 5 Volts, enquanto os bits 0 são traduzidos como 0 Volts. Nesse circuito, a conversão da entrada digital 1011 é
Os bits 1 da palavra digital são traduzidos com o nível de tensão 5 Volts, enquanto os bits 0 são traduzidos como 0 Volts. Nesse circuito, a conversão da entrada digital 1011 é- A-6,5 V.
- B-5,5 V.
- C5,5 V.
- D6,5 V.
- E7,5 V.
