Questão de Engenharia Civil — Hidráulica na Engenharia Civil — FGV 2022
Engenharia CivilHidráulica na Engenharia Civil
- Código
- fg055229
- Banca
- FGV
- Órgão
- TCE-TO
- Ano
- 2022
- Nível
- Superior
- Cargo
- Auditor de Controle Externo - Engenharia Civil

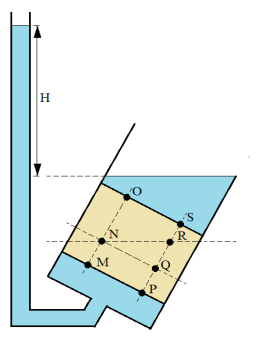

A figura mostra um permeâmetro de nível constante onde a água percola por um meio permeável.
A partir da observação da figura, considerando as cargas total, altimétrica e piezométrica, é correto afirmar que:
A partir da observação da figura, considerando as cargas total, altimétrica e piezométrica, é correto afirmar que:- Aos pontos M e Q apresentam mesma carga total;
- Bos pontos O e S apresentam mesma carga total;
- Cos pontos M e P apresentam mesma carga altimétrica;
- Do ponto N apresenta uma carga piezométrica maior que a do ponto Q;
- Eo ponto N apresenta uma carga altimétrica maior que a do ponto R.
