Questão de Engenharia Elétrica — Acionamentos e Controles Elétricos — FGV 2022
Engenharia ElétricaAcionamentos e Controles Elétricos
- Código
- fg056963
- Banca
- FGV
- Órgão
- TRT - 13ª Região (PB)
- Ano
- 2022
- Nível
- Superior
- Cargo
- Analista Judiciário - Engenharia Elétrica

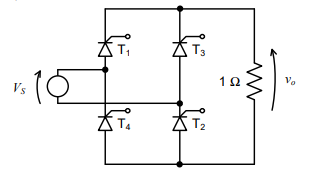

O circuito a seguir tem por finalidade controlar a potência dissipada no resistor de 1 Ω.
Considerando que a tensão VS é senoidal com valor eficaz 100 V e que os tiristores T₁, T₂, T₃ e T₄ possuam ângulo de disparo de 60º , o valor aproximado da potência dissipada no resistor, em W, é igual a:
Considerando que a tensão VS é senoidal com valor eficaz 100 V e que os tiristores T₁, T₂, T₃ e T₄ possuam ângulo de disparo de 60º , o valor aproximado da potência dissipada no resistor, em W, é igual a:- A500.
- B2025.
- C3000.
- D3500.
- E5000.
