Questão de Engenharia Elétrica — Medidas Elétricas — FGV 2023
Engenharia ElétricaMedidas Elétricas
- Código
- fg059763
- Banca
- FGV
- Órgão
- AL-MA
- Ano
- 2023
- Nível
- Superior
- Cargo
- Técnico de Gestão Administrativa - Engenheiro Eletricista

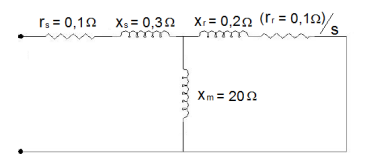

Considere o modelo de um motor de indução, conforme figura a seguir:
Este motor tem, na sua partida, uma corrente elevada, devido ao baixo valor de sua impedância equivalente na partida.A sua impedância equivalente é
Este motor tem, na sua partida, uma corrente elevada, devido ao baixo valor de sua impedância equivalente na partida.A sua impedância equivalente é- A0,1 + j0,3 + (j2,5− 5) / j20,2
- B0,1 + j0,3 + (j2,0− 4) / 0,1+ j20,2
- C0,1 + j0,2 + (j2,0− 4) / 0,1+ j20,3
- D0,1 + j0,3 + j2,0 0,1+ j20,2
- E0,1 + j0,3 + 5 / 0,1+ j20,2
