Questão de Mecânica — Desenho Técnico Mecânico — FGV 2023

MecânicaDesenho Técnico Mecânico
Código
fg059800
Banca
FGV
Órgão
AL-MA
Ano
2023
Nível
Superior
Cargo
Técnico de Gestão Administrativa - Engenheiro Mecânico

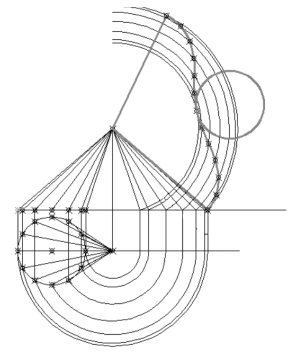

A figura a seguir ilustra o desenvolvimento de um sólido geométrico.055.png 295×353O sólido correspondente a esse desenvolvimento é o
  1. Acone reto.
  2. Bcone oblíquo.
  3. Ccilindro oblíquo.
  4. Dcone reto truncado.
  5. Ecilindro reto truncado.
Revelar gabarito e comentário

GabaritoB — cone oblíquo.

Link permanente: /questoes/fg059800
