Questão de Eletrotécnica — Interpretação de diagramas — FGV 2023
EletrotécnicaInterpretação de diagramas
- Código
- fg060335
- Banca
- FGV
- Órgão
- Banco do Brasil
- Ano
- 2023
- Nível
- Médio
- Cargo
- Técnico Atendimento

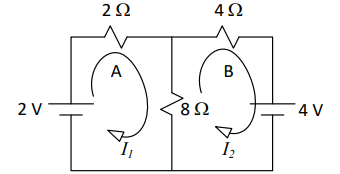

O circuito a seguir é composto por uma associação mista de fontes de tensão e resistências. O circuito foi dividido em duas malhas, denominadas malhas A e B, cujas correntes I₁ e I₂ estão indicadas no circuito.
Com relação à Lei das Malhas de Kirchhoff, considere as afirmativas a seguir.I. A equação da malha A é 10 I₁ - 8 I₂ = -2II. A equação da malha B é 8 I₁ - 12 I₂ = 4III. A corrente I₁ é -1/7 AEstá correto o que se afirma em
Com relação à Lei das Malhas de Kirchhoff, considere as afirmativas a seguir.I. A equação da malha A é 10 I₁ - 8 I₂ = -2II. A equação da malha B é 8 I₁ - 12 I₂ = 4III. A corrente I₁ é -1/7 AEstá correto o que se afirma em- AI, apenas.
- BII, apenas.
- CIII, apenas.
- DI e II, apenas.
- EII e III, apenas.
