Questão de Engenharia Civil — Desenho na Engenharia Civil — FGV 2023
Engenharia CivilDesenho na Engenharia Civil
- Código
- fg060872
- Banca
- FGV
- Órgão
- CGE-SC
- Ano
- 2023
- Nível
- Superior
- Cargo
- Auditor do Estado - Engenharia Civil - Tarde (Conhecimentos Específicos)

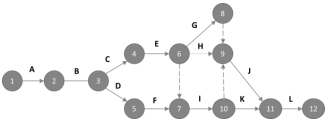

Avalie a rede PERT mostrada na figura a seguir, em que os arcos com traço contínuo indicam as atividades e os círculos indicam os estágios em que uma obra se encontra. Os arcos pontilhados mostram relações de dependência entre os estágios.

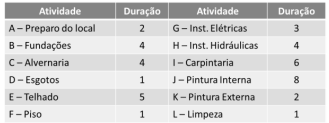

A tabela a seguir descreve as atividades e o tempo previsto para realizá-las.
Fonte: adaptado de https://www.guiadaengenharia.com/diagramas-redeselementos/Considerando que todas as demais atividades irão durar o tempo previsto, o máximo atraso que a atividade F (execução de piso) pode sofrer sem comprometer o prazo para término da obra, em unidades de tempo, é de
A tabela a seguir descreve as atividades e o tempo previsto para realizá-las.Fonte: adaptado de https://www.guiadaengenharia.com/diagramas-redeselementos/Considerando que todas as demais atividades irão durar o tempo previsto, o máximo atraso que a atividade F (execução de piso) pode sofrer sem comprometer o prazo para término da obra, em unidades de tempo, é de- A5.
- B6.
- C7.
- D8.
- E9.
