Questão de Redes de Computadores — Cabeamento — FGV 2023

Cabeamento estruturado: escolha da mídia por segmento

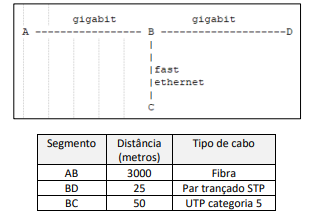

Gabarito: letra A. Para interligar as divisões, Davi deve usar, respectivamente, 1000BASE-LX (fibra monomodo, para o backbone de longa distância AB), 1000BASE-CX (cabo de cobre balanceado de alta velocidade, para o backbone curto BD) e 100BASE-TX (par trançado, para o cabeamento horizontal BC). A escolha correta depende de entender que cada segmento tem necessidades diferentes de distância e velocidade, e que os padrões Ethernet definem a mídia adequada para cada caso. O cabeamento estruturado, regido por normas como a TIA/EIA-568 e a NBR 14565, divide a rede de um prédio em subsistemas. Os dois mais importantes para esta questão são o backbone (cabeamento vertical ou tronco) e o cabeamento horizontal. O backbone interliga as salas de equipamentos, as salas de telecomunicações e a entrada de facilidades, exigindo altíssima banda e, por isso, costuma usar fibra óptica. O cabeamento horizontal é o trecho que vai da sala de telecomunicações até a área de trabalho do usuário, com distância máxima de 90 metros (mais 10 metros de patch cords, totalizando 100 metros), e a mídia ideal é o cabo de par trançado. A questão apresenta três segmentos distintos: AB, BD e BC. A lógica de escolha é a seguinte: para distâncias longas (centenas de metros ou quilômetros), usa-se fibra óptica — e, entre os padrões, o 1000BASE-LX (Gigabit Ethernet sobre fibra monomodo) é o que alcança as maiores distâncias, chegando a 5 km. Para distâncias curtas dentro de um prédio, o 1000BASE-CX é um padrão de Gigabit Ethernet sobre cabo de cobre balanceado (twinaxial), projetado para distâncias de até 25 metros, ideal para interligar equipamentos próximos. Já para o cabeamento horizontal, o 100BASE-TX é o padrão Fast Ethernet sobre par trançado, que suporta até 100 metros, exatamente o limite do cabeamento horizontal.

A pegadinha da banca está em confundir os padrões de fibra (LX vs. SX) e de cobre (CX vs. T vs. T4). O 1000BASE-SX é o padrão para fibra multimodo, com alcance menor (até 550 metros), enquanto o 1000BASE-LX é para fibra monomodo, com alcance muito maior. O 1000BASE-T é Gigabit Ethernet sobre par trançado (Cat 5e ou superior), e o 100BASE-T4 é um padrão Fast Ethernet sobre par trançado que usa 4 pares, mas foi pouco adotado. O 100BASE-FX é Fast Ethernet sobre fibra multimodo. A escolha correta depende de casar a distância de cada segmento com o alcance de cada padrão. Guarde a fronteira entre os padrões: LX = fibra monomodo (longa distância), SX = fibra multimodo (curta distância), CX = cobre balanceado (curta distância, alta velocidade), T = par trançado (até 100 m), FX = fibra multimodo (Fast Ethernet). É exatamente nessa distinção que as alternativas se dividem.

Alternativa A — ✅ Correta ⟵ GABARITO

A alternativa A apresenta a sequência 1000BASE-LX, 1000BASE-CX, 100BASE-TX. Essa é a combinação correta porque:

• AB: segmento de backbone de longa distância → 1000BASE-LX (fibra monomodo, alcance de até 5 km);

• BD: segmento de backbone curto, entre equipamentos próximos → 1000BASE-CX (cabo de cobre balanceado, até 25 m);

• BC: cabeamento horizontal até a área de trabalho → 100BASE-TX (par trançado, até 100 m).

Alternativa B — ❌ Incorreta

A alternativa B troca o 1000BASE-CX por 1000BASE-T no segmento BD. O 1000BASE-T é Gigabit Ethernet sobre par trançado (Cat 5e ou superior), com alcance de até 100 metros. Embora seja um padrão válido, ele não é o mais adequado para um backbone curto entre equipamentos, onde o 1000BASE-CX (cabo twinaxial) é a escolha típica por ser mais barato e eficiente para distâncias muito curtas. Além disso, o 100BASE-T4 no lugar do 100BASE-TX no segmento BC é um padrão obsoleto e pouco usado, o que torna a alternativa incorreta.

Alternativa C — ❌ Incorreta

A alternativa C troca o 1000BASE-LX por 1000BASE-SX no segmento AB. O 1000BASE-SX é o padrão para fibra multimodo, com alcance máximo de 550 metros. Se o segmento AB é um backbone de longa distância (provavelmente centenas de metros ou mais), o 1000BASE-SX não seria suficiente, e o correto seria o 1000BASE-LX (fibra monomodo). Além disso, o 1000BASE-T no lugar do 1000BASE-CX no segmento BD também está incorreto, pelos mesmos motivos da alternativa B.

Alternativa D — ❌ Incorreta

A alternativa D troca o 1000BASE-LX por 1000BASE-SX no segmento AB (mesmo erro da C) e o 1000BASE-CX por 100BASE-FX no segmento BD. O 100BASE-FX é Fast Ethernet sobre fibra multimodo, com velocidade de apenas 100 Mbps, muito inferior ao Gigabit Ethernet que o backbone BD deveria suportar. Além disso, o 100BASE-T4 no segmento BC é um padrão obsoleto, o que torna a alternativa duplamente incorreta.

Alternativa E — ❌ Incorreta

A alternativa E troca o 1000BASE-LX por 1000BASE-SX no segmento AB (mesmo erro da C e D) e o 1000BASE-CX por 100BASE-FX no segmento BD (mesmo erro da D). O 100BASE-FX é Fast Ethernet sobre fibra multimodo, com velocidade de apenas 100 Mbps, inadequado para um backbone que deveria operar em Gigabit. O 100BASE-TX no segmento BC está correto, mas os dois primeiros erros tornam a alternativa incorreta.

Gabarito: letra A
