Questão de Modelagem de Processos de Negócio (BPM) — BPMN (Bussines Process Modeling Notation) — FGV 2023
Modelagem de Processos de Negócio (BPM)BPMN (Bussines Process Modeling Notation)
- Código
- fg071459
- Banca
- FGV
- Órgão
- TCE-SP
- Ano
- 2023
- Nível
- Superior
- Cargo
- Agente da Fiscalização - TI

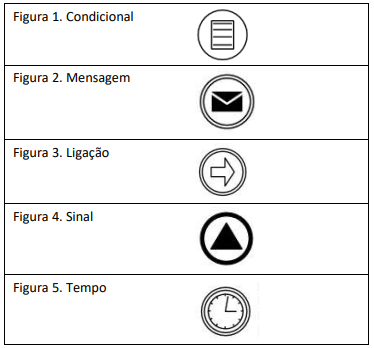

A Assessoria de Tecnologia da Informação (ATI) de um tribunal está utilizando a notação Business Process Modelling Notation (BPMN 2.0) para mapear os processos de negócio relacionados aos pedidos de serviços à Assessoria Financeira, com o intuito de compreender o negócio e desenvolver uma nova solução de software. Na construção do modelo de processos atual, os seguintes elementos do tipo evento foram utilizados, conforme apresentado abaixo.
O elemento do tipo evento da notação BPMN 2.0, apresentado acima, que foi utilizado para representar o fim do fluxo do processo por meio do(a):
O elemento do tipo evento da notação BPMN 2.0, apresentado acima, que foi utilizado para representar o fim do fluxo do processo por meio do(a):- Acondição lógica atemporal foi o elemento representado na figura 1;
- Brecebimento de uma mensagem de outro processo foi o elemento representado na figura 2;
- Cconexão do fim de um processo ao fim de outro processo foi o elemento representado na figura 3;
- Denvio de um sinal (broadcast) para outro(s) processo(s) foi o elemento representado na figura 4;
- Eocorrência de uma condição para atingir uma data relativa ou período foi o elemento representado na figura 5.
