Questão de Engenharia Civil — Análise Estrutural — FGV 2023

Engenharia CivilAnálise Estrutural
Código
fg072805
Banca
FGV
Órgão
TJ-SE
Ano
2023
Nível
Superior
Cargo
Analista Judiciário - Especialidade - Engenharia Civil

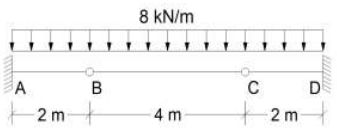

Imagem associada para resolução da questãoOs momentos fletores máximos positivos e negativos da estrutura acima são, respectivamente:
  1. A16 kN.m e -16 kN.m;
  2. B32 kN.m e -48 kN.m;
  3. C32 kN.m e -16 kN.m;
  4. D16 kN.m e -48 kN.m;
  5. E32 kN.m e -32 kN.m.
Revelar gabarito e comentário

GabaritoD — 16 kN.m e -48 kN.m;

Link permanente: /questoes/fg072805
