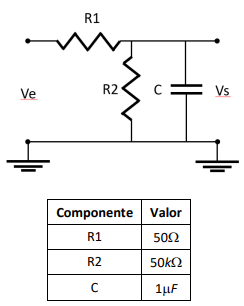

O circuito abaixo é composto de dois resistores R1 e R2 e um capacitor C. As tensões de entrada e saída são, respectivamente, Ve e Vs.
Analise as afirmativas a seguir relativas ao circuito apresentado.I. O circuito é um filtro passa-altas.II. A frequência de corte é aproximadamente igual a 3,18 kHz.III. A função de transferência é aproximadamente igual a:
Está correto o que se afirma em
Analise as afirmativas a seguir relativas ao circuito apresentado.I. O circuito é um filtro passa-altas.II. A frequência de corte é aproximadamente igual a 3,18 kHz.III. A função de transferência é aproximadamente igual a:Está correto o que se afirma em- AI, apenas.
- BII apenas.
- CI e II, apenas.
- DII e III, apenas.
- EI, II e III.
