Questão de Engenharia Hidráulica — Ciências dos Solos — FGV 2024
Engenharia HidráulicaCiências dos Solos
- Código
- fg076965
- Banca
- FGV
- Órgão
- CGE-PB
- Ano
- 2024
- Nível
- Superior
- Cargo
- Auditor de Contas Públicas - Auditoria de Obras Públicas

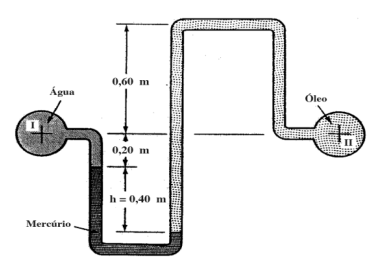

A figura mostra um manômetro diferencial de mercúrio instalado entre uma tubulação de água e uma tubulação de óleo. Nesse instante em que o manômetro marca a altura h de 0,40 m, no ponto I (tubo de água) há um vácuo de pressão de 30 mm de coluna de mercúrio.
Considere os pesos específicos:γHg = 130 kN/m³ ; γóleo = 9 kN/m³ ; e γágua = 10 kN/m³ .A pressão na tubulação de óleo, no ponto II, é de:
Considere os pesos específicos:γHg = 130 kN/m³ ; γóleo = 9 kN/m³ ; e γágua = 10 kN/m³ .A pressão na tubulação de óleo, no ponto II, é de:- A27,2 kPa;
- B33,4 kPa;
- C44,7 kPa;
- D52,5 kPa;
- E63,6 kPa.
