Questão de Algoritmos e Estrutura de Dados — Estrutura de Dados — FGV 2024

Algoritmos e Estrutura de DadosEstrutura de Dados
Código
fg076999
Banca
FGV
Órgão
CGE-PB
Ano
2024
Nível
Superior
Cargo
Auditor de Contas Públicas - Auditoria de Tecnologia da Informação

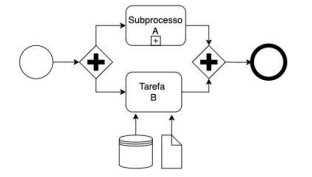

Júnior elaborou o seguinte diagrama utilizando a notação BMPN 2.0 e apresentou para o seu chefe Carlos.Imagem associada para resolução da questãoAo analisar o diagrama elaborado por Júnior, Carlos observou o seguinte erro de notação:
  1. Auma tarefa deve conter apenas uma entrada de dados e não duas como, por exemplo, objeto de dados e armazém de dados;
  2. Bs caminhos paralelos de um fluxo devem conter atividades do mesmo tipo, apenas subprocessos ou apenas tarefas;
  3. Co evento de fim de processo deve ser representado por um círculo duplo e não por um círculo simples com linha grossa;
  4. Da associação de dados de entrada de uma tarefa deve ser representada por uma seta com linha pontilhada e não por uma seta com uma linha contínua;
  5. Ea sincronização de caminhos paralelos de um fluxo deve ser representada por apenas um gateway com sinal de multiplicação no centro do losango.
Revelar gabarito e comentário

GabaritoD — a associação de dados de entrada de uma tarefa deve ser representada por uma seta com linha pontilhada e não por uma seta com uma linha contínua;

Link permanente: /questoes/fg076999
