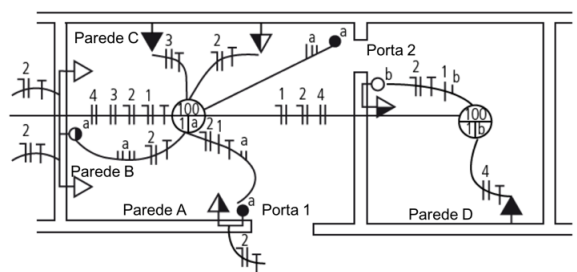

A planta baixa a seguir mostra uma instalação elétrica com quatro circuitos: 1 – iluminação, 2 – tomadas de uso geral (127 V), 3 – ar-condicionado e, 4 – chuveiro.
Analisando a instalação, observa-se que
Analisando a instalação, observa-se que- Ao ar-condicionado está instalado na parte baixa da parede C.
- Bo chuveiro está ligado em 127 V.
- Ca lâmpada “a” está ligada com interruptores paralelos (three-way).
- Da tomada de meia altura (1,3 m) da parede C é de 220 V.
- Ea lâmpada “a” está ligada com interruptor intermediário (four-way).
