Questão de Eletrônica — Flip-Flops — FGV 2024

EletrônicaFlip-Flops
Código
fg085417
Banca
FGV
Órgão
INPE
Ano
2024
Nível
Superior
Cargo
Tecnologista Júnior I - Desenvolvimento de Sistemas Eletrônicos Digitais

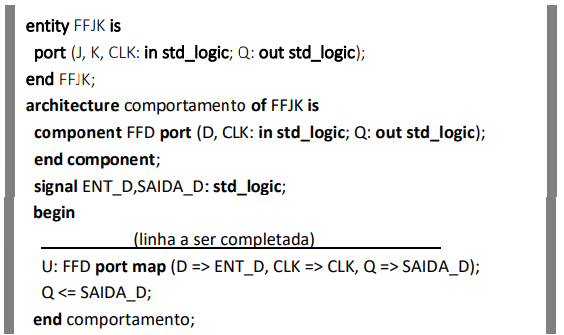

Parte do código em VHDL a seguir deve ser completada para descrever um flip-flop JK a partir de um componente de um flip-flop D.Imagem associada para resolução da questãoAssinale a opção que completa corretamente a linha assinalada.
  1. ASAIDA_D <= (J and (not ENT_D)) or (ENT_D and (not K)).
  2. BENT_D <= (K and (not SAIDA_D)) or (SAIDA_D and (not J)).
  3. CSAIDA_D <= (K and (not ENT_D)) or (ENT_D and (not J)).
  4. DENT_D <= (J and SAIDA_D) or ((not SAIDA_D) and (not K)).
  5. EENT_D <= (J and (not SAIDA_D)) or (SAIDA_D and (not K)).
Revelar gabarito e comentário

GabaritoE — ENT_D <= (J and (not SAIDA_D)) or (SAIDA_D and (not K)).

Link permanente: /questoes/fg085417
