Questão de Eletrônica — Eletrônica Digital — FGV 2024
EletrônicaEletrônica Digital
- Código
- fg085423
- Banca
- FGV
- Órgão
- INPE
- Ano
- 2024
- Nível
- Superior
- Cargo
- Tecnologista Júnior I - Desenvolvimento de Sistemas Eletrônicos Digitais

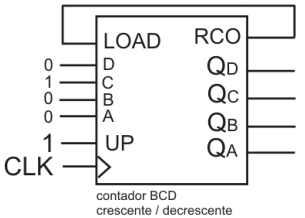

Um engenheiro encontrou o esquemático abaixo, indicativo de uma realimentação de um contador BCD crescente e decrescente, com LOAD síncrono e RIPPLE (RCO).
Assinale a opção que indica o número de estados da sequência permanente do contador.
Assinale a opção que indica o número de estados da sequência permanente do contador.- A6.
- B12.
- C5.
- D11.
- E8.
