Questão de Engenharia Eletrônica — Sistemas de Controle — FGV 2024
Engenharia EletrônicaSistemas de Controle
- Código
- fg085595
- Banca
- FGV
- Órgão
- INPE
- Ano
- 2024
- Nível
- Superior
- Cargo
- Tecnologista Júnior I - Engenharia de Sistemas de Satélites - Missões Espaciais
Em uma simulação computacional, um engenheiro utilizou a seguinte equação do movimento para uma versão simplificada do sistema de suspensão de um veículo:

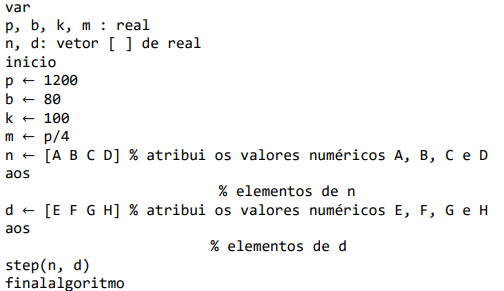

em que: u = sinal temporal da entrada do sistema; y = sinal temporal da saída do sistema; b = coeficiente de atrito viscoso do amortecedor; e k = constante da mola. Considere que o comando step (num, den) fornece o gráfico da resposta temporal ao degrau unitário de um sistema linear, cujos coeficientes dos polinômios do numerador e do denominador da sua função de transferência são, respectivamente, os vetores num e den. O engenheiro implementou o seguinte pseudocódigo para analisar o sistema de suspensão do veículo:
Assinale a opção que contém os valores numéricos dos vetores n e d, necessários à obtenção da resposta do sistema a uma entrada do tipo rampa unitária, utilizando o algoritmo acima.
em que: u = sinal temporal da entrada do sistema; y = sinal temporal da saída do sistema; b = coeficiente de atrito viscoso do amortecedor; e k = constante da mola. Considere que o comando step (num, den) fornece o gráfico da resposta temporal ao degrau unitário de um sistema linear, cujos coeficientes dos polinômios do numerador e do denominador da sua função de transferência são, respectivamente, os vetores num e den. O engenheiro implementou o seguinte pseudocódigo para analisar o sistema de suspensão do veículo: Assinale a opção que contém os valores numéricos dos vetores n e d, necessários à obtenção da resposta do sistema a uma entrada do tipo rampa unitária, utilizando o algoritmo acima.- AA = 0; B = 0; C = 80; D = 100; E = 0; F = 300; G = 80; H = 100.
- BA = 300; B = 80; C = -80; D = 100; E = 0; F = 0; G = 100; H = -100.
- CA = 0; B = 100; C = 80; D = 300; E = 100; F = 80; G = 0; H = 0.
- DA = 0; B = 0; C = 80; D = 100; E = 300; F = 80; G = 100; H = 0.
- EA = 100; B = 0; C = 10; D = 1200; E = 0; F = 300; G = 80; H = 100.
