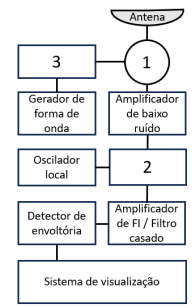

A figura a seguir apresenta o diagrama em blocos simplificado de um radar típico.
As caixas 1, 2 e 3 representam, respectivamente, os seguintes equipamentos:
As caixas 1, 2 e 3 representam, respectivamente, os seguintes equipamentos:- Atransdutor de modos ortogonais, misturador e conversor A/D.
- Bfiltro passa-baixas, circulador e misturador.
- Ccirculador, misturador e amplificador de potência.
- Dduplexador, modulador FM e conversor D/A.
- Efiltro passa-faixa, duplexador e discriminador de fase.
