Questão de Eletrônica — Eletrônica Analógica — FGV 2024
EletrônicaEletrônica Analógica
- Código
- fg085761
- Banca
- FGV
- Órgão
- INPE
- Ano
- 2024
- Nível
- Superior
- Cargo
- Tecnologista Júnior I - Integração entre Sensores, Coletores e Transmissores de Dados e Manutenção de Equipamentos e Sistemas Elétricos/Eletrônicos

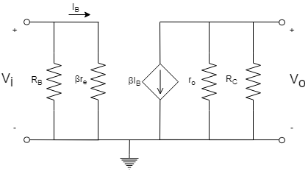

A figura abaixo mostra o circuito equivalente de um amplificador analógico com base no modelo re do transistor de junção bipolar.
Considerando que RB≫ re e RC ≪ ro, a impedância de entrada, de saída e ganho de tensão desse amplificador é, respectivamente, dada por:
Considerando que RB≫ re e RC ≪ ro, a impedância de entrada, de saída e ganho de tensão desse amplificador é, respectivamente, dada por:- Aβre, RCe –RC/ re;
- BRB, ro e –ro / RB;
- Cβre, RCe RC/ βre ;
- DRB, ro e ro / RB;
- ERB, ro e
