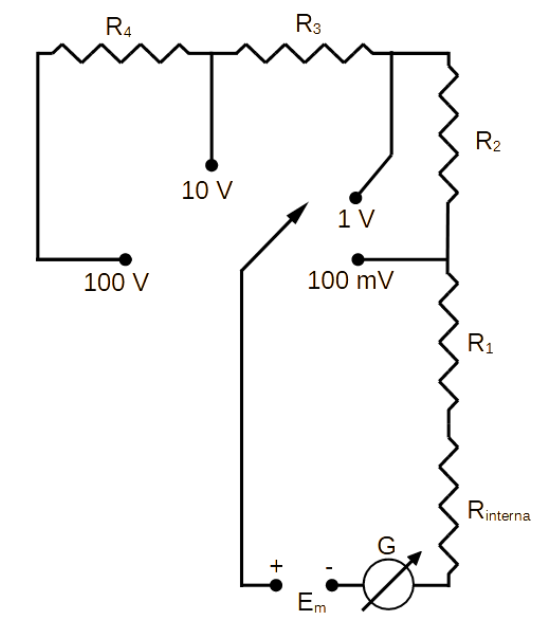

Um determinado multímetro analógico possui a configuração mostrada abaixo, na qual um galvanômetro é montado em série com quatro resistências.
Sabendo-se que o galvanômetro possui uma corrente de fundo de escala de 1mA e resistência interna de 10Ω, calcule o valor dos resistores R₁, R₂, R₃ e R₄ para as escalas de 100mV, 1V, 10V e 100V, são, respectivamente.
Sabendo-se que o galvanômetro possui uma corrente de fundo de escala de 1mA e resistência interna de 10Ω, calcule o valor dos resistores R₁, R₂, R₃ e R₄ para as escalas de 100mV, 1V, 10V e 100V, são, respectivamente.- AR₁= 90Ω, R₂ = 900Ω, R₃ = 9000Ω e R₄ = 90000Ω
- BR₁= 180Ω, R₂ = 1800Ω, R₃ = 18000Ω e R₄ = 180000Ω
- CR₁= 90Ω, R₂ = 990Ω, R₃ = 9900Ω e R₄ = 99000Ω
- DR₁= 50Ω, R₂ = 500Ω, R₃ = 5000Ω e R₄ = 50000Ω
- ER₁= 150Ω, R₂ = 1500Ω, R₃ = 15000Ω e R₄ = 150000Ω
