Questão de Engenharia Eletrônica — Automação Industrial — FGV 2024
Engenharia EletrônicaAutomação Industrial
- Código
- fg086031
- Banca
- FGV
- Órgão
- INPE
- Ano
- 2024
- Nível
- Superior
- Cargo
- Tecnologista Júnior I - Propelentes para uso Espacial (Combustíveis e Oxidantes, Combustíveis Líquidos, Propulsão Líquida) e Propulsão Espacial

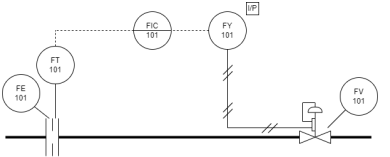

Com relação ao diagrama de instrumentação para controle de fluxo mostrado na figura abaixo, assinale V para a afirmativa verdadeira e F para a falsa.
( ) O elemento final de controle de fluxo é acionado de forma pneumática e possui um posicionador.( ) O controlador de fluxo está montado em um painel local, acessível ao operador.( ) Toda comunicação entre transmissor, controlador e conversor é por meio de rede ethernet em protocolo Fieldbus.( ) A principal função do conversor FY-101 é permitir controlar a porcentagem de abertura da válvula, em vez de apenas se a válvula está aberta ou fechada.As afirmativas são, respectivamente,
( ) O elemento final de controle de fluxo é acionado de forma pneumática e possui um posicionador.( ) O controlador de fluxo está montado em um painel local, acessível ao operador.( ) Toda comunicação entre transmissor, controlador e conversor é por meio de rede ethernet em protocolo Fieldbus.( ) A principal função do conversor FY-101 é permitir controlar a porcentagem de abertura da válvula, em vez de apenas se a válvula está aberta ou fechada.As afirmativas são, respectivamente,- AF – F – V – V.
- BF – V – F – V.
- CF – F – V – F.
- DV – V – F – F.
- EV – F – V – V.
