Questão de Engenharia Eletrônica — Filtros — FGV 2024
Engenharia EletrônicaFiltros
- Código
- fg086190
- Banca
- FGV
- Órgão
- INPE
- Ano
- 2024
- Nível
- Superior
- Cargo
- Tecnologista Pleno I - Desenvolvimento de Sistemas de Suprimento de Energia para Satélites
Na saída de um retificador de onda completa alimentado por um sinal senoidal de 60Hz foi inserido um capacitor de filtro e uma carga que consome corrente constante.

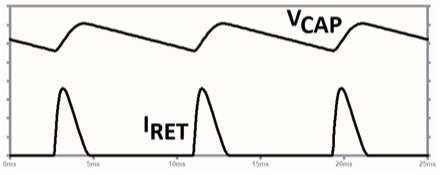

A forma de onda de tensão no capacitor (VCAP) e a corrente de saída do retificador (IRET) podem ser vistas na figura abaixo. Sobre esse circuito é correto afirmar que:
A forma de onda de tensão no capacitor (VCAP) e a corrente de saída do retificador (IRET) podem ser vistas na figura abaixo. Sobre esse circuito é correto afirmar que:- ASe o valor da capacitância for diminuído, a ondulação da tensão no capacitor (tensão de ripple) irá diminuir e a duração dos pulsos de corrente irá aumentar.
- BSe o valor da capacitância for diminuído, a ondulação da tensão no capacitor (tensão de ripple) e a amplitude dos picos de corrente irão aumentar.
- CSe o valor da capacitância for aumentado, a duração e a amplitude dos pulsos de corrente irão aumentar.
- DSe o valor da capacitância for aumentado, a ondulação da tensão no capacitor (tensão de ripple) irá diminuir e a amplitude dos picos de corrente irá aumentar.
- ESe o valor da capacitância for aumentado, a ondulação da tensão no capacitor (tensão de ripple) irá diminuir e a duração dos picos de corrente irá aumentar.
