Questão de Engenharia Eletrônica — Eletrônica Analógica na Engenharia Eletrônica — FGV 2024
Engenharia EletrônicaEletrônica Analógica na Engenharia Eletrônica
- Código
- fg086196
- Banca
- FGV
- Órgão
- INPE
- Ano
- 2024
- Nível
- Superior
- Cargo
- Tecnologista Pleno I - Desenvolvimento de Sistemas de Suprimento de Energia para Satélites
Amplificadores operacionais podem ser utilizados na eletrônica analógica para construir integradores e diferenciadores, como, por exemplo, para implementar um controlador PID.

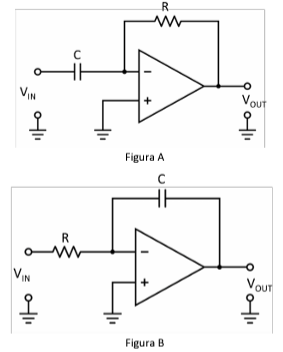

Considerando as figuras acima, assinale a afirmativa correta.
Considerando as figuras acima, assinale a afirmativa correta.- AO amplificador operacional da Figura A apresenta tendência a saturar quando a tensão de entrada possui nível DC. Para amenizar esse problema, é adicionado um resistor de baixo valor ôhmico em série com o capacitor.
- BO amplificador operacional da Figura A apresenta tendência a saturar quando a tensão de entrada possui nível DC. Para amenizar esse problema, é adicionado um resistor de alto valor ôhmico em paralelo com o capacitor.
- CO amplificador operacional da Figura A apresenta tendência a amplificar ruídos de frequência elevada. Para amenizar esse problema é adicionado um resistor em paralelo de alto valor ôhmico com o capacitor.
- DO amplificador operacional da Figura B apresenta tendência a saturar quando a tensão de entrada possui nível DC. Para amenizar esse problema é adicionado um resistor de alto valor ôhmico em paralelo com o capacitor.
- EO amplificador operacional da Figura B apresenta tendência a amplificar ruídos de frequência elevada. Para amenizar esse problema é adicionado um resistor em série de baixo valor ôhmico com o capacitor.
