Questão de Engenharia Civil — Análise Estrutural — FGV 2024
Engenharia CivilAnálise Estrutural
- Código
- fg086488
- Banca
- FGV
- Órgão
- INPE
- Ano
- 2024
- Nível
- Superior
- Cargo
- Tecnologista Pleno I - Projeto e Análise Estrutural

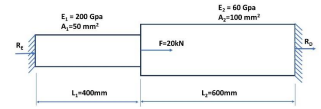

Um analista estrutural precisa avaliar as reações nos apoios de uma viga composta submetida a uma carga concentrada de 20kN, conforme mostrado na figura abaixo.
A viga é engastada em ambos os lados e possui dois segmentos de comprimento L₁ = 400mm e área transversal A₁ = 50mm² e de comprimento L₂ = 600mm e área transversal A₂ = 100mm² . O módulo de elasticidade da viga é de 200 GPa e 60 GPa, respectivamente.Com base em elementos finitos, determine as reações horizontais que ocorrem nas extremidades esquerda (RE) e direita (RD), em kN, respectivamente.
A viga é engastada em ambos os lados e possui dois segmentos de comprimento L₁ = 400mm e área transversal A₁ = 50mm² e de comprimento L₂ = 600mm e área transversal A₂ = 100mm² . O módulo de elasticidade da viga é de 200 GPa e 60 GPa, respectivamente.Com base em elementos finitos, determine as reações horizontais que ocorrem nas extremidades esquerda (RE) e direita (RD), em kN, respectivamente.- A- 100/7 e - 40/7
- B140/7 e - 280/7
- C- 40/3 e - 20/3
- D- 70/3 e 10/3
- E280/7 e - 140/7
