Questão de Eletricidade — Simbologia Elétrica — FGV 2024
EletricidadeSimbologia Elétrica
- Código
- fg087798
- Banca
- FGV
- Órgão
- Prefeitura de Caraguatatuba - SP
- Ano
- 2024
- Nível
- Médio
- Cargo
- Agente de Defesa Civil

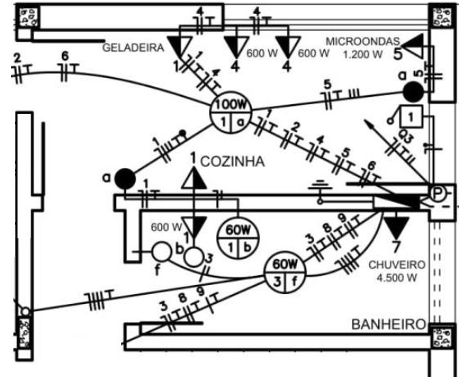

A figura a seguir apresenta parte da instalação elétrica de uma residência unifamiliar.
Sobre essa instalação, analise as afirmativas a seguir.I. Os interruptores three-way controlam dois centros de luz com potência de 60 W, cada.II. Na cozinha e no banheiro, há um total de 6 tomadas meio-altas atendidas por 2 circuitos distintos.III. A partir do quadro de distribuição, partem 9 circuitos elétricos.Está correto o que se afirma em
Sobre essa instalação, analise as afirmativas a seguir.I. Os interruptores three-way controlam dois centros de luz com potência de 60 W, cada.II. Na cozinha e no banheiro, há um total de 6 tomadas meio-altas atendidas por 2 circuitos distintos.III. A partir do quadro de distribuição, partem 9 circuitos elétricos.Está correto o que se afirma em- AI, apenas.
- BII, apenas.
- CIII, apenas.
- DI e III, apenas.
- EII e III, apenas.
