Questão de Engenharia Civil — Estruturas — FGV 2024

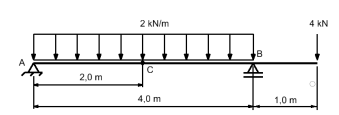

A figura a seguir apresenta uma viga com um apoio A do segundo gênero, um apoio B do primeiro gênero e um pequeno trecho em balanço. No vão AB atua uma carga uniformemente distribuída de 2 kN/m, enquanto na extremidade do trecho em balanço atua uma carga concentrada de 4 kN.Sabendo que essa viga possui seção transversal quadrada de lado 10 cm, a máxima tensão atuante no ponto C, distante 2,0 m do apoio A, é de

1. A6 MPa.
2. B10 MPa.
3. C12 MPa.
4. D15 MPa.
5. E18 MPa.
