Questão de Engenharia Elétrica — Instalações Elétricas em Engenharia Elétrica — FGV 2024
Engenharia ElétricaInstalações Elétricas em Engenharia Elétrica
- Código
- fg091662
- Banca
- FGV
- Órgão
- Prefeitura de São José dos Campos - SP
- Ano
- 2024
- Nível
- Superior
- Cargo
- Analista Técnico - Engenharia Elétrica

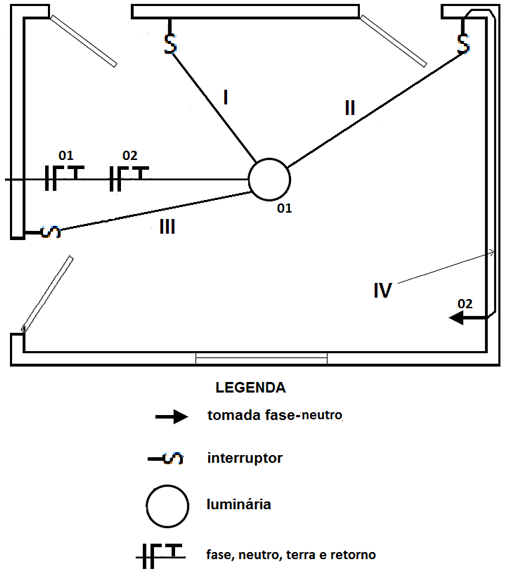

A figura abaixo apresenta o esquema parcial de uma alimentação elétrica em uma sala:
Este esquema apresenta uma luminária que pode ser comandada por três interruptores em locais diferentes, além de uma tomada monofásica.Nos eletrodutos I, II, III e IV existem os seguintes condutores:
Este esquema apresenta uma luminária que pode ser comandada por três interruptores em locais diferentes, além de uma tomada monofásica.Nos eletrodutos I, II, III e IV existem os seguintes condutores:- AI (3 retornos); II (uma fase, um neutro, um terra e dois retornos); III (três retornos) e IV (uma fase um neutro e um terra).
- BI (4 retornos); II (uma fase, um neutro, um terra e três retornos); III (uma fase e dois retornos) e IV (uma fase, um neutro e um terra).
- CI (4 retornos); II (uma fase, um neutro, um terra e três retornos); III (uma fase e dois retornos) e IV (uma fase e um neutro).
- DI (2 retornos); II (um neutro e três retornos); III (uma fase e dois retornos) e IV (uma fase e um neutro).
- EI (3 retornos); II (uma fase, um neutro, um terra e três retornos); III (uma fase e dois retornos) e IV (uma fase e um terra).
