Questão de Engenharia Civil — Resistencia dos Materiais — FGV 2024

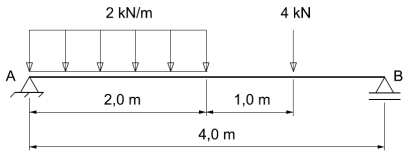

A figura a seguir apresenta uma viga biapoiada com uma carga distribuída de 2,0 kN/m atuando em metade do seu vão e uma carga concentrada de 4,0 kN atuando a 1,0 m do apoio de primeiro gênero B.Admitindo que essa viga possui seção transversal quadrada de lado 5 cm e desprezando os efeitos cisalhantes, a máxima tensão normal atuando na seção localizada no meio do vão AB vale

1. A96 MPa.
2. B192 MPa.
3. C288 MPa.
4. D384 MPa.
5. E480 MPa.
