Questão de Engenharia Civil — Estruturas — FGV 2024
Engenharia CivilEstruturas
- Código
- fg097396
- Banca
- FGV
- Órgão
- TCE-PA
- Ano
- 2024
- Nível
- Superior
- Cargo
- Auditor de Controle Externo - Área de Fiscalização - Engenharia Civil

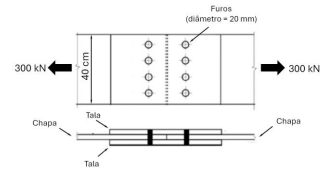

A figura a seguir ilustra a ligação de duas chapas metálicas com largura de 400mm, ligadas por meio de talas com 4 parafusos de diâmetro 20mm, cada.
As chapas são construídas com aço carbono com tensão de escoamento de 250MPa e tensão última de 400MPa e solicitadas por uma carga de utilização variável de 100kN.Desse modo, considerando o estado limite de ruptura da seção com furos e o escoamento das chapas, a menor espessura admissível para essas chapas é de, aproximadamente,
As chapas são construídas com aço carbono com tensão de escoamento de 250MPa e tensão última de 400MPa e solicitadas por uma carga de utilização variável de 100kN.Desse modo, considerando o estado limite de ruptura da seção com furos e o escoamento das chapas, a menor espessura admissível para essas chapas é de, aproximadamente,- A1,0mm.
- B2,0mm.
- C3,0mm.
- D4,0mm.
- E5,0mm.
