Questão de Banco de Dados — BI (Business Intelligence) — FGV 2024

Visuais do Power BI: Mapa de Árvore (Treemap)

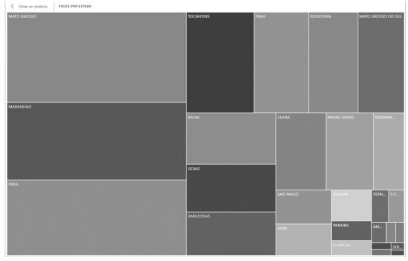

Gabarito: letra C. O visual que representa a quantidade de focos de incêndio por estado, exibindo retângulos proporcionais ao valor, é o Mapa de Árvore (Treemap). Ele organiza os dados em retângulos aninhados, onde o tamanho de cada área é proporcional à medida, permitindo comparar a magnitude entre as categorias (estados) de forma hierárquica e visualmente intuitiva.

O Power BI Desktop oferece uma variedade de visuais para representar dados, cada um com uma finalidade específica. O Mapa de Árvore (ou Treemap) é particularmente útil para exibir dados hierárquicos como uma proporção do todo. Ele funciona dividindo a área do gráfico em retângulos, onde o tamanho de cada retângulo é proporcional ao valor da medida que está sendo representada. No caso da questão, a medida é a "quantidade de focos de incêndio" e as categorias são os "estados do Brasil". Assim, um estado com mais focos de incêndio terá um retângulo maior no mapa.

A principal característica do Treemap é a capacidade de mostrar partes de um todo de forma compacta e visualmente impactante, facilitando a identificação de quais categorias contribuem mais para o total. Ele é especialmente eficaz quando se tem muitas categorias, pois permite visualizar a distribuição de forma hierárquica, podendo até mesmo aninhar subcategorias dentro de cada retângulo principal.

É importante distinguir o Mapa de Árvore de outros visuais, como o Mapa Coroplético, que usa a cor para preencher áreas geográficas (como estados ou países) em um mapa real, e o Gráfico de Área, que mostra a evolução de um valor ao longo do tempo. O Treemap não utiliza um mapa geográfico, mas sim uma área retangular dividida em blocos proporcionais.

A pegadinha desta questão reside na confusão entre o Mapa de Árvore e o Mapa Coroplético. Ambos são usados para dados geográficos, mas o primeiro usa retângulos proporcionais, enquanto o segundo usa um mapa real com cores. A banca explora essa distinção sutil, e o candidato que não conhece a fundo os visuais do Power BI pode facilmente cair na armadilha de escolher a opção D.

Guarde a diferença fundamental: Mapa de Árvore = retângulos proporcionais (sem mapa geográfico); Mapa Coroplético = mapa geográfico com cores. É exatamente nessa fronteira que as alternativas se dividem.

Alternativa A — ❌ Incorreta

O Cartão é um visual que exibe um único valor numérico, como um KPI (Key Performance Indicator). Ele não é adequado para representar a quantidade de focos de incêndio em vários estados, pois não permite a comparação entre múltiplas categorias. O Cartão mostra apenas um número, enquanto a questão pede a visualização de uma variável distribuída por vários estados.

Alternativa B — ❌ Incorreta

O Gráfico de Área é utilizado para mostrar a evolução de um valor ao longo do tempo, preenchendo a área sob a linha. Ele é ideal para séries temporais, mas não para comparar valores entre categorias discretas como estados. A questão não menciona uma dimensão temporal, mas sim uma distribuição geográfica, o que torna o Gráfico de Área inadequado.

Alternativa C — ✅ Correta ⟵ GABARITO

O Mapa de Árvore (Treemap) é o visual que representa a quantidade de focos de incêndio por estado através de retângulos proporcionais ao valor. Cada estado é representado por um retângulo, e o tamanho do retângulo é diretamente proporcional à quantidade de focos. Isso permite uma comparação visual imediata da magnitude entre os estados, sendo a ferramenta ideal para este tipo de dado.

Alternativa D — ❌ Incorreta

O Mapa Coroplético é um visual que utiliza um mapa geográfico real, onde as áreas (como estados ou países) são preenchidas com cores que variam de acordo com o valor da medida. Embora seja uma opção válida para dados geográficos, a figura da questão mostra retângulos proporcionais, não um mapa com cores. A banca explora essa confusão, mas a descrição da figura aponta claramente para o Treemap.

Alternativa E — ❌ Incorreta

A Segmentação de Dados (Slicer) é um visual interativo que permite filtrar outros visuais em um relatório. Ela não é usada para representar dados, mas sim para controlar a visualização. A Segmentação de Dados não exibe a quantidade de focos de incêndio, mas sim uma lista de opções (como estados) que o usuário pode selecionar para filtrar o relatório.

Gabarito: letra C
