Questão de Engenharia Civil — Análise Estrutural — FGV 2024
Engenharia CivilAnálise Estrutural
- Código
- fg098790
- Banca
- FGV
- Órgão
- TJ-MS
- Ano
- 2024
- Nível
- Superior
- Cargo
- Técnico de Nível Superior - Engenheiro Civil - Engenharia Civil

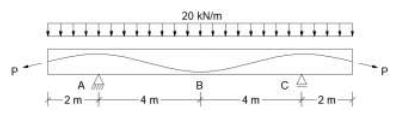

A figura abaixo representa uma viga de concreto protendido submetida a uma carga uniformemente distribuída de 20 kN/m. Sabe-se que a seção transversal dessa viga é uma seção retangular constante de 30 cm de largura e 1,0 m de altura, e que, nas seções A, B e C, o cabo de protensão está na horizontal e sua altura em relação à base é de 90 cm, 20 cm e 90 cm, respectivamente.
Se desconsiderarmos todas as perdas previstas para o dimensionamento de uma estrutura protendida, a força mínima de protensão (P) que deve ser aplicada para que a seção B não possua tensão normal positiva e a força mínima de protensão (P) que deve ser aplicada para que a seção A não possua tensão normal positiva são, respectivamente:
Se desconsiderarmos todas as perdas previstas para o dimensionamento de uma estrutura protendida, a força mínima de protensão (P) que deve ser aplicada para que a seção B não possua tensão normal positiva e a força mínima de protensão (P) que deve ser aplicada para que a seção A não possua tensão normal positiva são, respectivamente:- A257,1 kN e 70,6 kN;
- B357,6 kN e 967,1 kN;
- C70,6 kN e 257,1 kN;
- D967,1 kN e 357,6 kN;
- E357,6 kN e 257,1 kN.
